CONOZCA
LOS PROBLEMAS DEL AGUA
LAS
RESPUESTAS
6.
Filtración
y sistemas de tratamiento del agua
Una vez conocidos los síntomas de los problemas del agua y
sus causas, es el momento de decidir como remediarlos. La industria
de tratamiento de agua enfocó su tecnología y equipos
en dos categorías principales:
- Punto de Entrada (POE) (Point of Entry)
- Punto de Uso (POU) (Point of Use)
La tecnología de punto de entrada (POE) filtra o trata el agua
en el punto en que ella entra al edificio. A partir de este punto,
el agua fluye a través del sistema normal de cañería.
La tecnología de punto de uso (POU) por otro lado, es colocada
específicamente en el punto donde el agua sale del sistema,
o donde ella es usada. La tecnología de POU es aplicada principalmente
para agua de beber y cocinar.
Los productos y tecnologías de la industria de tratamiento
de agua están apoyados en 10 procesos básicos, que pueden
ser aplicados individualmente o en combinación entre ellos.
Estos 10 procesos son:
1- Filtración de partículas
2- Adsorción (Carbón Activado)
3- Inhibición de incrustación y corrosión (secuestro)
4- Intercambio iónico (ablandador de agua)
5- Oxidación
6- Neutralización
7- Desinfección
8- Separación con membranas (Osmosis Inversa)
9- Desmineralización (desionización)
10- Destilación
Dentro de cada uno de estos procesos existen disponibles diversos
métodos y técnicas.
Debemos aclarar que no existe un único proceso o combinación
de ellos que pueda resolver todos los problemas que puedan presentar
las diferentes aguas.
Leyenda:
X: Puede ser utilizado como método de tratamiento
0 : No presenta remoción
1 : Remoción parcial
2 : Remoción hasta bajos niveles
3 : Remoción hasta niveles inferiores a la detección
analítica
* : Los organismos vivos pueden ser muertos, en tanto el material
celular permanece en el flujo
6.1-
Filtración de partículas
Como todos saben, el objetivo del filtro es el de tamizar las partículas
indeseables. El concepto para la filtración de agua no es diferente.
Un "lecho filtrante" o "medio filtrante" es colocado
en el camino del agua fluyente. Así como el agua pasa a través
del filtro, las partículas indeseables son mecánicamente
removidas, y el agua limpia fluye para fuera por el otro extremo del
filtro. Según el tamaño crítico de las partículas
a ser removidas, hay un tipo de medio filtrante más adecuado.
Fig. 6.1.1- Tipos de filtros empleados en sistemas de tratamiento
de agua
para control de los diversos tamaños de partículas
Existen dos tipos básicos de sistemas de filtración
para remover material particulado: filtros retro-lavables y cartuchos
filtrantes descartables. Cuando el agua presenta condiciones con niveles
excesivos de suciedad y particulados, podrán ser empleados
filtros retro-lavables. El "medio filtrante" puede ser compuesto
de diversos materiales, incluyendo arena, calcita, y arena verde de
manganeso, dependiendo del problema específico del agua. Estos
tipos de filtros pueden ser periódicamente "regenerados"
haciendo el retro-lavado a través de ellos (circular agua en
sentido inverso).
En tanto, bajo la mayoría de las circunstancias, los filtros
descartables ofrecen l medio más conveniente y económico
de tratar problemas de suciedad, herrumbre y arena. Los filtros de
cartucho son disponibles tanto sea para sistemas de punto de entrada
como de punto de uso. Para que estos filtros trabajen efectivamente,
ellos requieren su substitución en los intervalos recomendados
por sus fabricantes (por ej., a una determinada pérdida de
presión) o con base en la experiencia de campo.Los cartuchos
filtrantes descartables en general son clasificados en cinco grupos:
- filtro bobinado
- filtro de fibras de celulosa unidas con resina
- filtro de polipropileno hilado ("spun")
- filtro "melt-blown" de polipropileno
- filtro de papel plisado (celulosa, polipropileno, etc.)
Los filtros de "porosidad graduada", una variación
mejorada de los filtros de profundidad de fibras unidas con resina,
son construidos de tal manera que los espacios entre las fibras se
hacen cada vez menores cuanto más próximo de la pared
interna del núcleo del filtro. Con este proyecto, las partículas
mayores son capturadas en las camadas externas y las menores en las
camadas internas. Los filtros de profundidad se muestran más
eficientes en la remoción de partículas cuanto mayor
sea el espesor de la pared.
La eficiencia de un cartucho filtrante descartable es basada en el
tamaño (micra) de las partículas que el puede filtrar
del agua. Por ejemplo, un filtro que captura partículas de
5 micra puede remover del agua partículas de 5 micra o mayores.
Actualmente los filtros descartables de punto de entrada son proyectados
en la forma de elementos filtrantes de cartucho que son instalados
en la línea de alimentación de agua a su entrada al
edifício. Cuando el filtro fue saturado, un nuevo cartucho
filtrante descartable es fácilmente inserido en la unidad de
la carcasa del filtro. Una buena regla para dimensionar apropiadamente
el filtro es la de planear la substitución de los elementos
filtrantes dos veces por año (cada seis meses).
Los filtros de cartucho son la solución más económica,
más directa, y más eficaz para muchos de los problemas
más comunes del agua.
6.2-
Adsorción (Carbón Activado)
La adsorción es un proceso por el cual moléculas de
impurezas seadhieren a la superficie del carbón activado. La
adherencia es gobernada por una atracción electro-química.
El carbón activado es preparado a partir de diversos materiales,
tales como, carbón, madera, cáscaras de nueces, turba
y petróleo. El carbón se transforma en "activado"
cuando es calentado a altas temperaturas (800 a 100oC) en la ausencia
de oxigeno. El resultado es la creación de millones de poros
microscópicos en la superficie del carbón. Esta enorme
cantidad de área superficial proporciona grandes oportunidades
para que tenga lugar el proceso de adsorción. El carbón
activado tiene una fuerte atracción adsortiva para otras moléculas
(orgánicas) basadas en el carbono, y es excelente en retener
firmemente moléculas más pesadas tales como compuestos
orgánicos aromáticos (aquellos que pueden ser olidos).
El proceso de adsorción trabaja como un imán para mantener
las impurezas en la superficie del carbón activado. Esto es
una acción diferente de aquella que actúa como una esponja
en el proceso de absorción, en el cual un gas o líquido
es succionado hasta el centro del cuerpo poroso y allí mantenido.
El carbón activado también es conocido por su extraordinaria
habilidad en eliminar el cloro y su gusto y olor relacionados por
la reducción química para una forma no detectable por
los sentidos (por ej.: cloruros).
La eficacia de un filtro de carbón activado es determinada
por tres factores principales:
1- El tiempo durante el cual el agua está en contacto con el
carbón.
2- El nivel de contaminación.
3- La cantidad de carbón en cada cartucho.
Eventualmente y dependiendo de estos factores y de la cantidad empleada,
el carbón activado puede quedar agotado y podrá ser
necesario cambiarlo.
La adsorción por el carbón activado es en general referida
como un proceso de filtración mismo que los mecanismos de actuación
sean procesos electro-químicos y no mecánicos. Los cartuchos
conteniendo carbón activado son llamados de filtros, en tanto
es importante conocer la diferencia entre ambos los procesos.
Existen diversas configuraciones de los filtros de carbón activado.
1- Carbón granular - Es la forma más comúnmente
usada en los filtros actuales. Hecha con diversas variedades de carbón
basada en materiales tales como carbón, petróleo, cáscaras
de nueces y carozos de frutas.
2- Carbón impregnado con plata - También conocido
como carbón "bacterostático" o "oligodinámico".
Algunos fabricantes recubren la superficie de los granos de carbón
con compuestos de plata que, se supone, inhibe el crecimiento de bacterias
dentro del lecho de carbón. Existen opiniones científicas
divergentes a este respecto.
3- Carbón comprimido o filtros de bloques de carbón
- Esta es una nueva configuración de los filtros básicos
de carbón y ofrece algunas ventajas. Un polvo fino de carbón
es comprimido y unido por un medio adhesivo. Los intrincados poros
formados dentro del bloque aseguran el contacto con las impurezas
orgánicas. Algunos filtros de bloque de carbón son comprimidos
hasta tal punto que la estructura porosa obtenida proporciona la capacidad
de remover prácticamente todas las bacterias patogénicas
(> 0,4 mm) y la Giardia lamblia (>2 mm).
Los filtros de carbón activado CUNO Aqua-Pure son fabricados
con un lecho profundo de carbón. Un lecho profundo de carbón
es una gran cantidad de carbón activado, a través del
cual el agua es obligada a pasar. El objetivo es el de permitir la
exposición del agua en el carbón activado el mayor tiempo
posible, y así obtener el máximo beneficio del proceso
de adsorción. Los filtros CUNO Aqua-Pure de carbón activado
también incorporan pré-filtros de celulosa de porosidad
graduada para proteger el lecho de carbón de la suciedad, herrumbre
y sedimentos.
¿Cuales son los problemas que el proceso de adsorción/reducción
química puede curar?
Principalmente el proceso es utilizado para tratar gustos y olores
debidos a impurezas orgánicas y cloro en el agua. El exceso
de cloro también afecta el gusto de las bebidas preparadas
con el agua. El carbón activado puede tener algún suceso
en la remoción de pequeñas cantidades del olor de "huevo
podrido" causado por la presencia de gas de anhídrido
sulfuroso, pero el no es eficaz para presencia en niveles moderados
o elevados. En tales casos, el agua puede necesitar inicialmente de
una fuerte cloración, para precipitar el gas de anhídrido
sulfuroso, y después ser tratada con carbón activado
para remover el exceso de gusto y olor de cloro.
Los filtros de carbón activado también son eficaces
para la remoción en los puntos de uso (POU) de compuestos orgánicos
prejudiciales a la salud. Estos compuestos incluyen Compuestos químicos
orgánicos sintéticos usados en aplicaciones industriales
(por ej., solventes, tintas, desengrazantes) y subproductos de desinfección
(DBP - Disinfection By-Products) tales como los trihalometanos (THM).
Los filtros CUNO Aqua-Pure para remoción de compuestos químicos
difieren de nuestros filtros para remoción de gusto y olor,
en el hecho que son proyectados para exponer el agua a mayor cantidad
de carbón activado, y durante períodos de contacto más
largos (en general más de 6 veces más largos).
Nota: Los filtros de carbón activado no deberán ser
utilizados con aguas que sean microbiologicamente inseguras sin una
adecuada desinfección antes y después de la unidad.
Existe una preocupación en el sentido de que el carbón
puede actuar como un refugio para crecimiento y multiplicación
de microorganismos, a pesar que el carbón activado no se mostró
fomentador del crecimiento de bacterias patogénicas (causadoras
de enfermedades).
6.3-
Inhibición de incrustación y corrosión (secuestro)

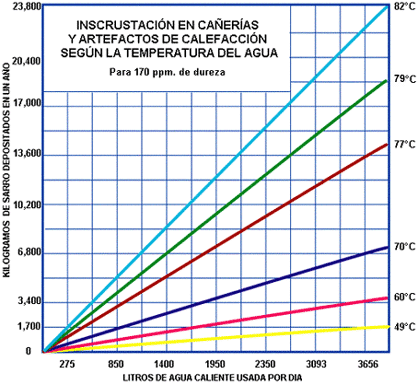

El agua que contiene altos niveles de minerales de dureza puede causar
daños por la formación de incrustaciones y corrosión
de accesorios y utensilios valiosos. El secuestro es un proceso proyectado
para inhibir esa formación de incrustación y la corrosión
por la disolución de un agente inhibidor (aditivos de grado
alimenticio) en el agua. Estos minerales de grado alimenticio consisten
de compuestos de polifosfatos y silicato de sodio. Los polifosfatos
se desempeñan relativamente bien bajo condiciones de dureza
moderada. El silicato de sodio difiere del polifosfato por el hecho
de proporcionar una buena protección bajo condiciones de corrosividad
liviana. CUNO utiliza el "Siliphos", una mezcla que
tiene los dos compuestos, y consecuentemente proporciona un mejor
desempeño general como anti-incrustante y como inhibidor anti-corrosión,
con baja tasa de disolución.
El secuestro evita que el calcio y magnesio formen incrustaciones,
haciéndolos precipitar fuera del agua. El Siliphos se une a
ellos con suceso, o los "secuestra", de tal forma que ellos
permanecen en el agua. Adicionalmente, el Siliphos actúa para
recubrir todas las superficies internas de la cañería,
así como todo lo que es mojado por el agua, con una película
fina de material similar al vidrio, llamada de silicato. Este film,
que no puede formarse sin ayuda, suministra una protección
directa adicional contra cualquier incrustación o corrosión.
Es importante destacar que el secuestro no "ablanda" el
agua. El secuestro es un proceso que minimiza los daños y algunos
problemas asociados con aguas duras, pero no las ablanda, y consecuentemente
no mejora su reacción con el jabón.
6.4- Intercambio Iónico
(ablandador de agua)
Este termino es empleado para describir el proceso de remoción
de calcio y magnesio del agua. El agua que contiene más de
52 mg/L de calcio y/o magnesio como CaCO3 es considerada como "agua
dura". El agua dura presenta diversos problemas para el usuario.
El primero es que el agua dura reacciona con los detergentes y jabones
para formar películas anti-espumantes que se acumulan en vuelta
de las piletas y bañeras, decanta en las ropas, dándoles
una apariencia gris opaco. El agua dura simplemente no limpia bien,
sean ellos platos, pisos o gente. Posiblemente el aspecto más
dispendioso del agua dura es que ella puede damnificar los accesorios
de la cañería, especialmente aquellos que conducen agua
caliente.
Lo que ocurre es que cuando el agua es calentada, algo del calcio
y magnesio disuelto en el agua dura, precipita y se deposita en las
cañerías y elementos calentadores. Este precipitado
de calcio y magnesio es llamado de "incrustación".
Las investigaciones muestran que una camada de incrustación
de 3 mm sobre los elementos calentadores puede aumentar la energía
consumida por la unidad en hasta 25%. Una camada de incrustación
de 9 mm sobre el elemento calentador puede aumentar la energía
consumida por la unidad en hasta 55%! Así siendo, la incrustación
no solamente daña los accesorios de las cañerías,
como también los hace energéticamente menos eficaces,
y ambos estos factores pueden ser sentidos directamente en dinero
perdido por el usuario.
¿Como opera el ablandador? El proceso trabaja bajo el principio
químico del "intercambio iónico". Los iones
son átomos que cargan una carga eléctrica, que puede
ser tanto positiva como negativa. Los iones con carga positiva son
llamados "cationes", en tanto que las partículas
con carga negativa son llamados "aniones". En el proceso
de ablandamiento del agua, el agua dura pasa a través de un
medio de intercambio ionico (en general de resina y en la forma de
pequeñas perlas). Así como el agua pasa a través
del lecho de resina, los cationes de calcio y magnesio en el agua
intercambian sus lugares con cationes (en general de sodio) que se
encuentran en el lecho de resina. En el proceso, dos iones de sodio
del lecho de resina son liberados por cada ion de calcio o magnesio
que es intercambiado en el lecho de resina.
Como puede verse, el agua que sale del lecho de resina será
exenta de la "dureza" mineral, pero el propio lecho de resina
podrá, en algún momento, no tener más iones de
sodio para continuar el proceso. Esto dependerá del grado de
dureza del agua, así como también del volumen de agua
utilizado. Los ablandadores modernos tienen un método de "regeneración"
de la resina con una solución de salmuera (agua salada). La
salmuera encharca la resina por tiempo suficiente para permitir la
substitución por el sodio del calcio y magnesio fijados en
el lecho de resina. El calcio y magnesio son lavados y removidos,
dejando el lecho de resina regenerado y listo para ser nuevamente
utilizado. Los ciclos de regeneración son establecidos en el
momento de la instalación y son basados en la demanda de agua,
la calidad del agua de alimentación (por ej.: dureza, hierro
y manganeso, etc.), y el caudal máximo de servicio necesario
para atender al usuario
Regeneración del ablandador
Los ablandadores de agua requieren un método de 6 etapas para
la regeneración del lecho de resina:
a- Servicio: los minerales de la dureza, calcio y magnesio
son removidos por el intercambio catiónico.
b- Retro-lavado: la primer etapa de la regeneración
durante la cual el lecho de resina es retro-lavado para liberarlo
de la turbidez y del hierro.
c- Aspiración de la salmuera: la solución de salmuera
es aspirada del tanque de almacenamiento de la salmuera y entra en
el lecho de resina.
d- Enjuague lento: el enjuague de salmuera es lentamente forzado
a través del lecho de resina, permitiendo que el sodio forze
los iones de calcio y magnesio para fuera del lecho de resina.
e- Enjuague rápido: es forzado el pasaje rápido
de agua bruta a través del lecho de resina para retirar la
salmuera residual y los iones de calcio y magnesio.
f- Completar el tanque de salmuera: el tanque de salmuera es
completado con agua para quedar preparado para el próximo ciclo
de regeneración.
La resina de intercambio catiónico empleada en los ablandadores,
en general es hecha de un material sintético conocido como
resina de poliestireno. Estas resinas tienen la tasa más alta
de eficiencia de ablandamiento y ellas no son afectadas por las variaciones
normales de niveles de cloro o pH.
El cloruro de sodio (sal de cocina) es el más común
para criar la solución de salmuera para regenerar el lecho
de resina de intercambio ionico. Puede ser utilizado el cloruro de
potasio como una alternativa si el sodio es una preocupación.
Cuando es utilizado el cloruro de potasio, la válvula de control
de ajuste de la sal deberá ser aumentada en 50% para asegurar
una regeneración completa del lecho de resina.
¿Como
funciona un ablandador de agua?
¿Cuales
son los problemas que el ablandador de agua puede curar?
Obviamente, el ablandador de agua elimina la formación de incrustaciones
y las dificultades de limpieza relacionadas con el agua dura. Ellos
también remueven bajos niveles de hierro y manganeso. Existen,
en tanto, algunas limitaciones en los ablandadores de agua. El principal
de estos límites es la presencia de niveles moderados para
altos de hierro y/o manganeso en el agua bruta. El problema es que,
al igual que el calcio y el magnesio, el hierro y el manganeso también
hacen intercambio ionico con el lecho de resina. Con bajos niveles,
el hierro y/o manganeso pueden ser enjuagados del lecho de resina
en el retro-lavado. A niveles elevados, el hierro y el manganeso se
transforman en un problema por el hecho de adherirse en las partes
internas del lecho de resina, donde ellos son oxidados por el oxigeno
disuelto en el agua. Cuando ocurre esto, el hierro y el manganeso
precipitan sobre el lecho de resina y pueden hacerse persistentemente
resistentes a los retro-lavados. Eventualmente, la capacidad de intercambio
ionico del lecho puede ser seriamente damnificada y el no podrá
ser regenerado. Cuando el agua es probada y muestra un elevado nivel
de hierro y/o manganeso (más de 2 ppm), es recomendable que
sea instalado un sistema de remoción de hierro antes de la
unidad de ablandamiento de agua.
Otra precaución relacionada con los ablandadores de agua tiene
que ver con los niveles de turbidez del agua. Partículas de
tamaño grande y/o elevada turbidez pueden bloquear mecánicamente
la superficie de intercambio del lecho de resina, y así reducir
su capacidad de ablandamiento del agua que pasa a través de
él. En tales casos, es recomendable la instalación de
filtros removedores de partículas/sedimentos en la línea
de agua antes de la unidad ablandadora de agua.
Instalación del ablandador
